概述

　　振動給料斗采用反控制動電氣控制箱，可使振動給料斗在短時間內迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的，振動給料斗是國內近年發展起來的兼有破拱、給料、關閉三種功能的新型設備。

特點

1、振動給料斗兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出，不必再安裝料倉閘門。
2、給料且可調，易于實現單機或群機自動控制，排料過程中無物料粒度偏所，并有一定的混合作用。
3、結構簡單，安裝操作簡便；運行可靠，維修方便。
4、重量輕、耗電少、運行費用低，隔振好，因損少，噪音低。
5、安裝高度低，可取代料倉錐體或部分錐體，不需要基礎和附加裝置。
6、密封性好，實現全封閉給料，無需局部除塵或防毒。

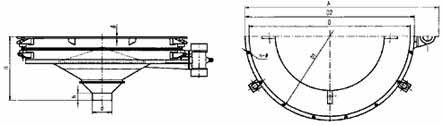

振動給料斗外形尺寸



參數

型號	直徑	生產率(T/h)	料倉直徑	料倉容量(m3)	電機功率(Kw)	振動頻率(r/min)	電壓	重量(T)
GD06PA	600	30～40	900～1200	5～15	0.25	1450	380	0.13
GD10PA	1000	40～80	1500～2000	10～50	0.75	960	380	0.38
GD12PA	1200	40～80	1800～2400	30～60	1.1	960	380	0.52
GDl5PA	1500	40～80	2250～3000	50～100	1.5	960	380	0.87
GD20PA	2000	80～150	3000～4000	80～160	2×1.1	960	380	11
GD25PA	2500	80～150	3600～5000	100～200	2×1.5	960	380	1.65

注：表中生產率為堆密度1．6t／m3物料。

外形及安裝尺寸

型號	D	D1	D2	d	A	h	H	δ	n－ф	外形尺寸A×D2×H
GD06PA	ф600	ф640	ф680	ф180	1068	50	424	10	12－13	1068×680×430
GD10PA	ф1000	ф1070	ф1130	ф200	1663	60	600	12	12－18	1663×1130×600
GD12PA	ф1200	ф1290	ф1350	ф200	1690	60	620	12	16－20	1690×1350×620
GDl5PA	ф1500	ф1590	ф1670	ф300	2040	60	815	12	18－22	2040×1670×815
GD20PA	ф2000	ф2090	ф2170	ф300	2820	60	1000	16	24－22	2820×2170×1000
GD25PA	ф2500	ф2590	ф2650	ф300	3430	65	1200	16	30－22	3430×2650×1200

料倉減壓錐安裝尺寸

型號	GD10PA	GD12PA	GD15PA	GD20PA	GD25PA
d1	700	850	1000	1400	1700
H1	650	780	900	1200	1450

用途

　　振動給料斗廣泛應用于煤炭、電力、機械、化工、建樹、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物科科倉破拱、給料、關閉等作業。
